19 Aprile 2020

Flange EN 1092-1: superfici di tenuta

Stampa

Uno dei requisti delle flange in acciaio circolari definiti dalla norma EN 1092-1 riguarda la superficie di tenuta.

Nella tabella sotto riportata indichiamo le differenti tipologie specificando il disegno della forma della superficie e la relativa sigla.

EN 1092-1: forma delle superfici di tenuta
Disegno (fonte: EN 1092-1) Sigla Descrizione

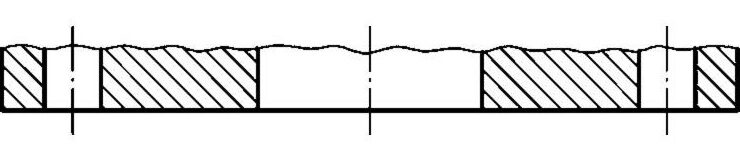

Flangia EN1092-1 TYPE A EN 1092-1

TYPE A

A superficie di tenuta piatta

(flat flace)

Flangia EN1092-1 TYPE B  EN 1092-1

TYPE B

Con superficie di tenuta a gradino (B1 e B2)

(raised face)

Flangia EN1092-1 TYPE C EN 1092-1

TYPE C

A incameratura doppia maschio

(tongue)

Flangia EN1092-1 TYPE D EN 1092-1

TYPE D

A incameratura doppia maschio

(groove)

Flangia EN1092-1 TYPE E EN 1092-1

TYPE E

A incameratura semplice maschio

(spigot)

Flangia EN1092-1 TYPE F EN 1092-1

TYPE F

A incameratura semplice femmina

(recess)

Flangia EN1092-1 TYPE G EN 1092-1

TYPE G

A incameratura maschio o-ring

(o-ring spigot)

Flangia EN1092-1 TYPE H EN 1092-1

TYPE H

A incameratura femmina o-ring

(o-ring groove)

Un ulteriore indicazione data dalla norma EN1092-1 in merito alla superficie di tenuta riguarda la superficie di tenuta delle giunzioni.

La norma EN1092-1 specifica infatti che le flange in acciaio devono presentare tornitura tramite macchina a CNC (controllo numero computerizzato) con una finitura superficiale conforme ai valori che riportiamo nel prospetto in calce.

EN 1092-1: superfici di tenuta delle giunzioni
Tipi di superfici di tenuta (sigla) Tipo di lavorazione Raggio  dell’utensile Ra (µm) – Min / Max
A, B1, E, F Tornitura 1,0 3,2 12,5
B2, C, D Tornitura 0,8 3,2

Le superfici di tenuta tipo B1 e B2 si riferiscono a flange in acciaio a tenuta con gradino (TYPE B) con differenti valori di rugosità:

  • B1: si utilizza per le flange dal PN 2,5 al PN 40
  • B2: si utilizza per le flange dal PN 63 al PN 100

Per ulteriori informazioni sulla norma EN 1092-1, naviga all’interno della nostra sezione news e troverai vari approfondimenti sui diversi aspetti di questo argomento.
